水力旋流器是利用離心力來加速礦粒沉降的分級設備。它需要壓力給礦，故消耗動力大，但占地面積小、處理量大，分級效率高，可獲得很細的溢流產品，多用于二段閉路磨礦中的分級設備。

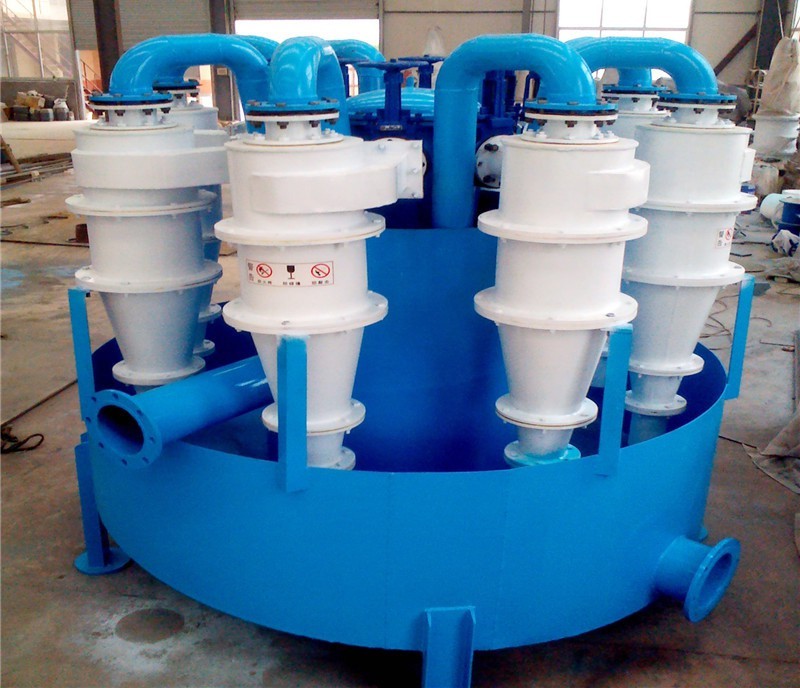

　　水力旋流器的上部是一個圓柱體，下部是一個倒錐體。圓柱體的上部被密封，中間沒有底板。在底板的中間，有一個短管溢流管連接上部和下部。礦管沿圓柱體的切線方向連接在底板的下部，溢流排出管連接在圓柱體的上部。圓錐體的底部是一個沉砂口，用于礦井口，沉砂口和圓柱體通常內襯耐磨橡膠、碳化硅、聚氨酯或輝綠巖鑄石，以減少磨損，方便磨損后更換。
　　進水口：水力旋流器的進水口通常位于設備的中間位置，用于引入待處理的混合液體。
　　旋流室：進入水力旋流器后，液體在旋流室內產生旋流運動，使固體顆粒和液體分離。
　　排砂口：水力旋流器的底部通常設有排砂口，用于排出旋流器內部沉積的固體顆粒，保持設備的正常運行。
　　溢流口：位于水力旋流器頂部的溢流口用于排出經過旋流分離后的清潔液體，確保固液分離效果。
　　旋流器壁面：旋流器內部的壁面通常采用特殊設計，以產生旋流運動，加速固液分離的效果。
　　出口：經過固液分離后的液體從水力旋流器的出口處排出，用于后續的處理或回收利用。

　水力旋流器廣泛應用于水處理、污水處理、工業生產等領域，可以有效去除水中的懸浮物、沉淀物、油污等雜質，提高水質的純凈度。它具有結構簡單、運行穩定、維護方便等優點，是一種常見的水處理設備。
